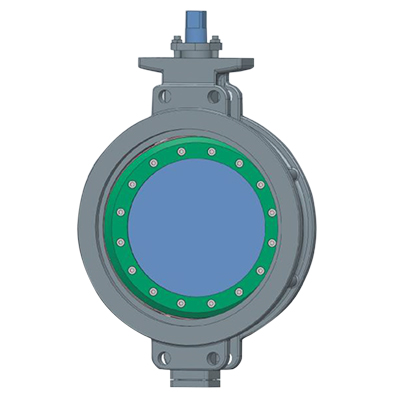

進口高性能蝶閥，采用雙偏心結構設計。軸中心雙偏離閥體結構中心，同時結合閥板圓弧密封面的設計，使閥板在打開時迅速脫離密封座，以減小密封面的磨擦力，閥板在關閉時具有更好的密封性能。并使閥門操作力大大減少，有效提高了蝶閥的控制精確度。該系列蝶閥密封壽命長；密封性能卓越，適用于一般腐蝕性氣體，液體介質的調節和切斷使用。
進口高性能蝶閥的特點
1、高性能調節切斷型。即能作調節閥，又能作切斷閥使用。
2、優秀的氣體和液體隔絕功能和流量調節特性。
3、閥座處啟閉摩擦小、無卡滯,使用壽命長。
4、易于更換和調節密封性能的密封環。
5、低操作力矩和可靠的力矩關斷。
6、可根據客戶需求，設計成防火結構。

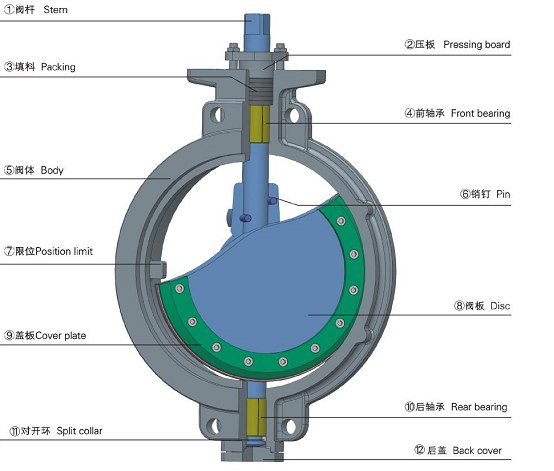

要零件材料
|
|
說明 |
材料 |
|
1 |
閥體 |
A216WCB、A352LCB、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M |
|
2 |
嵌件 |
A216WCB、A352LCB、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M |
|
3 |
蝶板 |
A216WCB、A352LCB、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M |
|
4 |
軸 |
A182F6、A182F304、A182F316、A182 F304U A182F316L |
|
5* |
閥座 |
聚四氟乙烯（PTFE )、對位聚笨（PPL ) |
|
6 |
軸承 |
A351 CF8、A351 CF3、A351 CF8M |
|
7 |
隔壞 |
CF8、CF8M、304 |
|
8* |
軸密封 |
聚四氟乙烯（PTFE)、對位聚笨（PPL) |
|
9 |
壓環 |
CF8、CF8M. 304 |
|
10 |
壓板 |
CF8、CF8M、304 |
|
13 |
蝶板銷子 |
CF8、CF8M、304 |
|
14 |
螺柱 |
304 |
|
15 |
螺母 |
304 |
|
29 |
指針(只對方頭） |
|
|
41 |
上軸承隔環 |
CF8、CF8M、304 |
|
47* |
緊定環 |
CF8、CF8M、304 |
|
64 |
止推軸承 |
A351 CF8、A351 CF3、A351 CF8M |
