一、產品特點：
1、插入式電磁流量計在大管道流量檢測中，具有絕對的安裝優勢與價格優勢。
2、轉換器采用優化設計，結構緊密，電氣安裝容易，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s～10m/s）。
3、轉換器和傳感器具有兩種防護等級及安裝方式，有適用于潛水安裝的IP68等級。
4、適用于水、污水、酸、強堿等導電率在5μs/cm以上的液體流量檢測，特別適用于供排水管道的流量測量。
5、通用性廣、互換性強，流量的測量只與插入深度有關，因此一種型號就可適用于多種規格管道的流體測量要求。
二、傳感器的安裝：
傳感器主要由檢測探頭，安裝法蘭和接線盒（對分體式安裝）等組成。傳感器外形為圓柱體，柱腔內裝有用于激勵電磁場的勵磁線圈，導磁鐵芯和兩個與流體接觸的電極。傳感器的安裝方法分斷流（停水）安裝和帶壓安裝兩種。
三、傳感器安裝位置的選擇：
傳感器可以安裝在被測量管道上的任何位置，管道內必須完全充滿介質，傳感器可安裝在水平、傾斜、垂直的管道上。在傳感器前最少要有20D，傳感器后最少要有10D的直管段。這樣即可避免渦漩流，也可提高測量精度。
四、傳感器的接地：
電磁流量計檢測電極拾取的流量信號在μV級，所以外來干擾對它的影響很大。因此，良好的接地效果很大程度上決定著流量計的測量精度。被測的流體本身作為電 解質導電體，必須排除其它不相關的電磁干擾。通常流量計是安裝在金屬管道上，管道一定要連接傳感器的PE接頭（出廠時已連接好），而PE接頭應和良好的地線連接。

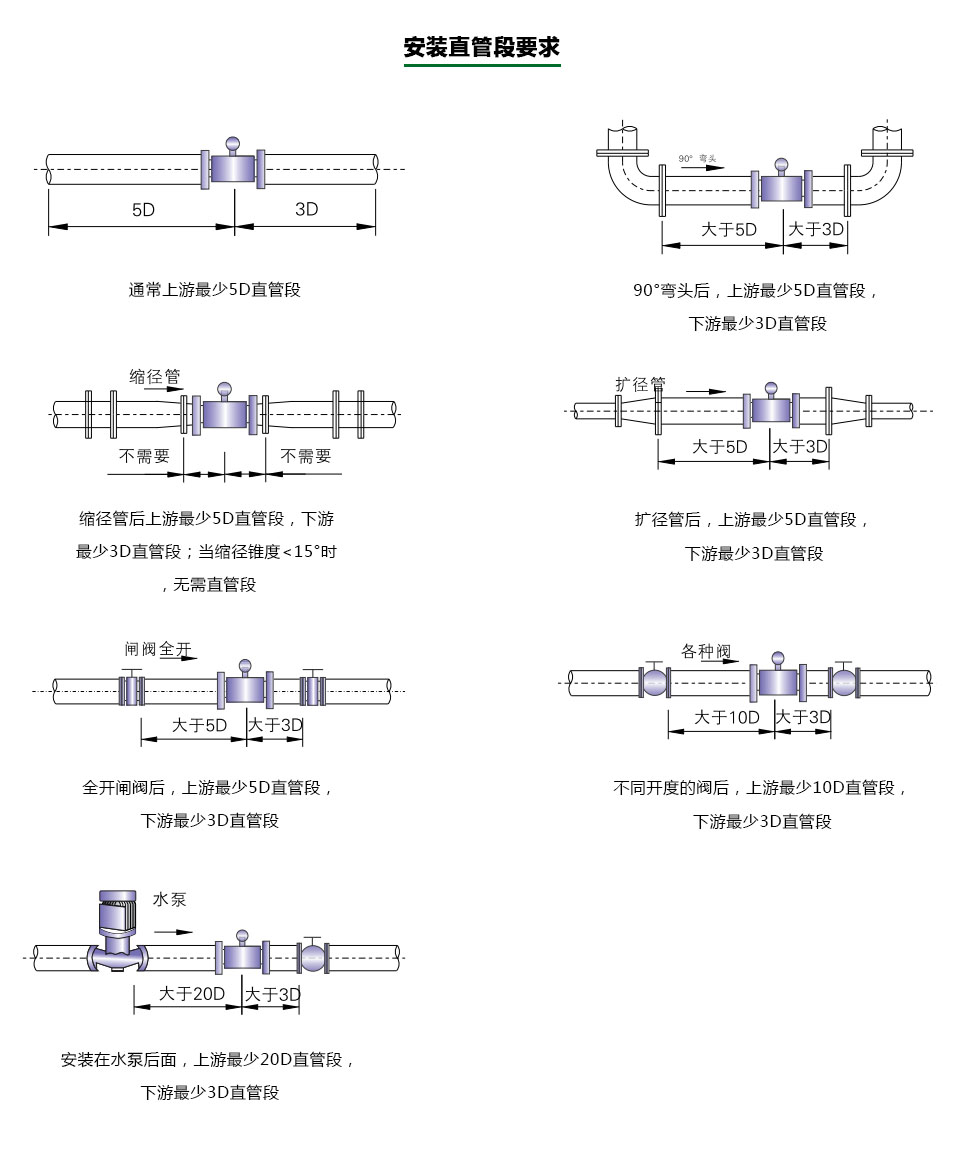

流量計對安裝點的上下游直管段有一定要求，否則會影響測量精度，詳細見如下各圖。

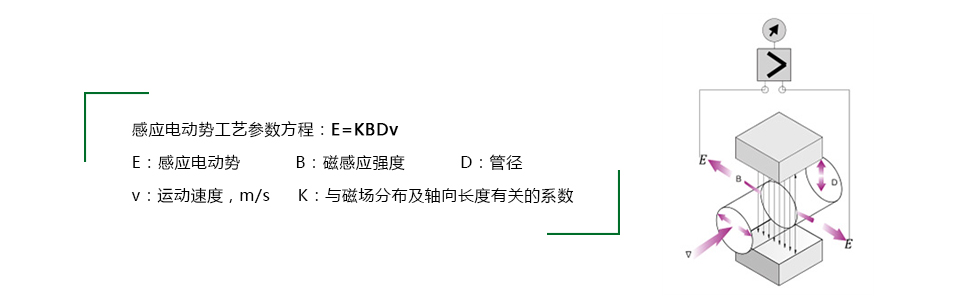

進口電磁流量計廣泛用于測量導電液體和液固兩相流體的體積流量，其測量原理是根據法拉第電磁感應定律，如下圖所示，上下兩端的兩個電磁線圈產生恒定或交變磁場，當導電介質流過電磁流量計時，做切割磁感線運動，此時會產生一個感應電動勢并被兩測量電極檢測出來，這個感應電動勢大小與導電介質流速、磁場的磁感應強度、導體寬度（流量計測量管徑）成正比，再通過運算就可以得到介質流量。
|
